Una sala limpia modular es un entorno controlado prefabricado y personalizable construido utilizando paneles de pared, techos, sistemas de filtración y otros componentes prediseñados y ensamblados en el sitio.
A diferencia de las salas blancas tradicionales construidas en gran medida a partir de materias primas en el sitio del proyecto, las salas blancas modulares utilizan componentes fabricados en fábrica que pueden simplificar la instalación, el mantenimiento y las modificaciones futuras.
Se utilizan ampliamente en la fabricación de productos farmacéuticos, la biotecnología, la producción de dispositivos médicos y otras industrias sensibles a la contaminación.
Esta guía explica cómo funcionan las salas blancas modulares, sus componentes principales, opciones de diseño, beneficios, costos y consideraciones clave al elegir un sistema.
Tabla de contenido
Palanca

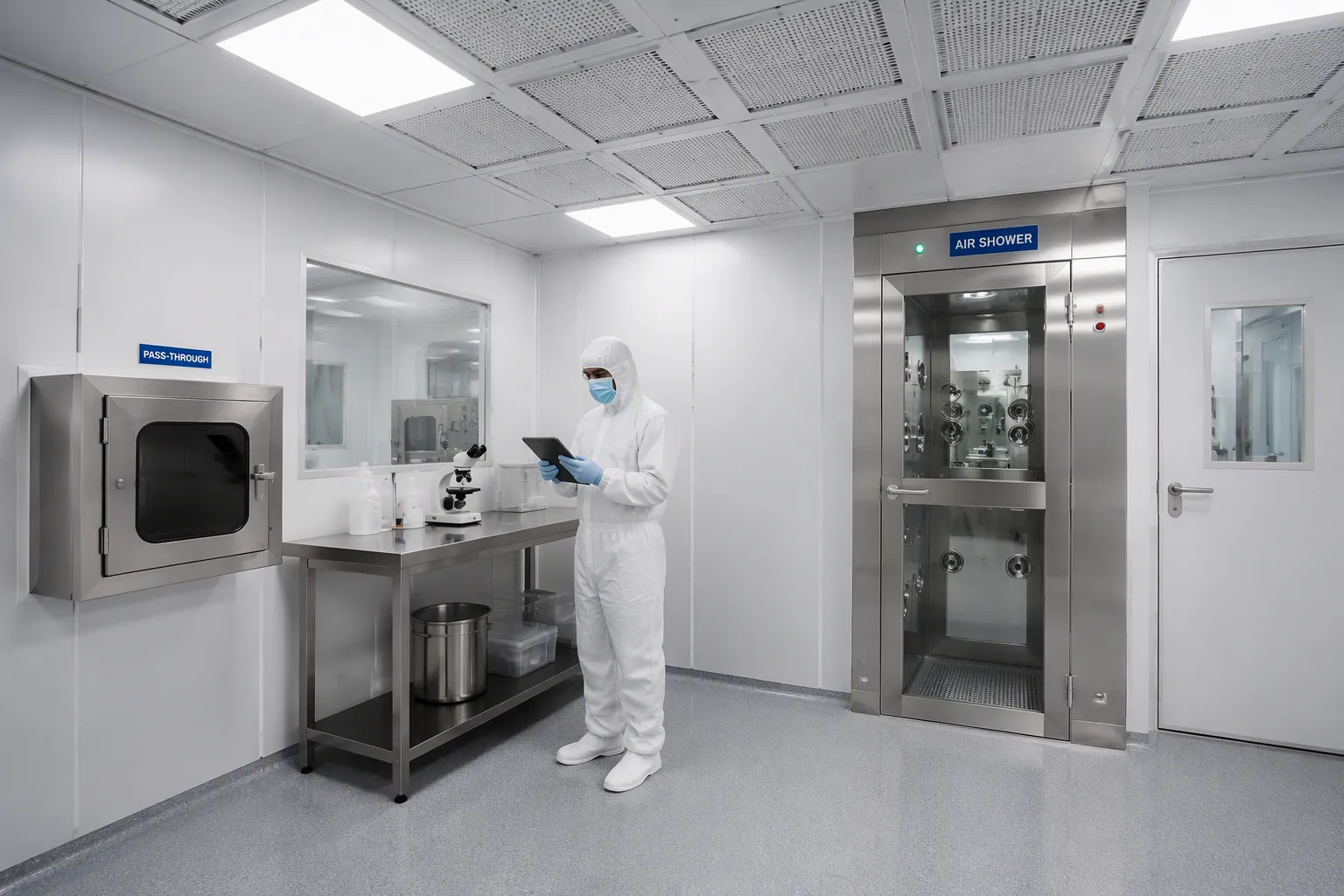

¿Cómo funciona una sala limpia modular?
Una sala limpia modular crea un entorno de fabricación controlado al combinar un recinto sellado con filtración de aire diseñada, gestión del flujo de aire y monitoreo ambiental.
Su objetivo principal es mantener el nivel requerido de limpieza mientras controla las condiciones ambientales como temperatura, humedad y presión ambiente.
Las salas blancas modulares suelen construirse a partir de varios sistemas interconectados:
Paneles prefabricados de pared y techo forman el recinto de la sala blanca.
Los sistemas de filtración y HVAC controlan las partículas en el aire y las condiciones ambientales.
Las esclusas de aire y las cajas de paso gestionan el movimiento de personal y materiales.
Los sistemas eléctricos y de iluminación respaldan las operaciones de fabricación.
Los sistemas de monitoreo verifican el desempeño ambiental.
El diseño requerido depende del proceso de fabricación, la clasificación de limpieza y los requisitos reglamentarios aplicables.
Según ISO 14644-1:2015 , las salas blancas se clasifican en función de las concentraciones de partículas en el aire en tamaños de partículas específicos.
Para aplicaciones farmacéuticas, pueden aplicarse requisitos GMP adicionales, particularmente cuando productos o componentes estériles quedan expuestos durante la fabricación.
Componentes principales de una sala limpia modular
Una sala limpia modular consta de varios componentes prefabricados diseñados para crear un espacio cerrado, limpiable y con contaminación controlada.
1. Paneles modulares para paredes y techos
Los paneles prefabricados forman la estructura principal de una sala blanca modular. Se fabrican según las especificaciones del proyecto y se ensamblan en el sitio utilizando sistemas de marco y sellado compatibles.
Las opciones comunes del panel incluyen:
Material de los paneles
Características principales
Consideraciones típicas
Acero con recubrimiento en polvo
Superficie duradera, lisa y limpiable
Áreas de producción farmacéutica.
Acero inoxidable
Resistencia a la corrosión y compatibilidad química.
Áreas que requieren limpieza frecuente
Panal de aluminio
Ligero y estructuralmente eficiente
Construcción modular especializada
Panel sándwich de lana de roca
Aislamiento térmico y posibles beneficios frente al fuego
Proyectos con requisitos de construcción específicos.
Panel sándwich PU/PIR
Aislamiento térmico y construcción ligera.
Proyectos que requieren cerramientos aislados.
La selección de materiales debe considerar productos químicos de limpieza, requisitos contra incendios, cargas estructurales, aislamiento, durabilidad de la superficie y expectativas regulatorias.
La idoneidad de cada panel debe confirmarse con respecto a sus especificaciones reales en lugar de depender únicamente del tipo de material.
2. Sistemas de filtración HVAC y HEPA
El sistema HVAC controla el suministro de aire, la filtración, la temperatura, la humedad y la presión dentro de la sala limpia.
Dependiendo de la aplicación, las salas blancas modulares pueden incorporar:
Unidades de tratamiento de aire (UTA)
Sistemas de filtración HEPA
Unidades de filtro de ventilador (FFU)
Conductos de aire de suministro y retorno.
Dispositivos de control de presión
Sensores de temperatura y humedad.
El volumen de flujo de aire requerido depende de los objetivos de limpieza, la generación de partículas, la disposición del equipo, la actividad del personal y los requisitos de control de la contaminación.
No existe una tasa única de cambio de aire universal para todas las salas blancas modulares.
3. Puertas, esclusas de aire y cajas de paso para salas blancas
Las puertas de las salas blancas, las esclusas de aire para el personal y las cámaras de paso ayudan a controlar la transferencia de contaminación entre áreas adyacentes.
Las esclusas de aire para el personal brindan acceso controlado y arreglos para vestirse, mientras que las cajas de paso apoyan el movimiento de materiales sin tráfico innecesario de personal.
Dependiendo del proceso, también se pueden incorporar puertas entrelazadas, monitoreo de presión y controles de acceso.
4. Sistemas de pisos, iluminación y monitoreo
Los componentes adicionales ayudan a respaldar los requisitos operativos de la sala blanca.
El piso debe poder limpiarse adecuadamente y ser resistente a las condiciones de operación esperadas. La iluminación debe proporcionar suficiente visibilidad sin crear mantenimiento innecesario o riesgos de contaminación.
El monitoreo ambiental puede incluir mediciones de partículas en el aire, presión ambiente, temperatura, humedad y monitoreo microbiológico cuando sea necesario.
Para proyectos farmacéuticos, estos sistemas deben integrarse en el diseño de la instalación en lugar de seleccionarse de forma independiente.

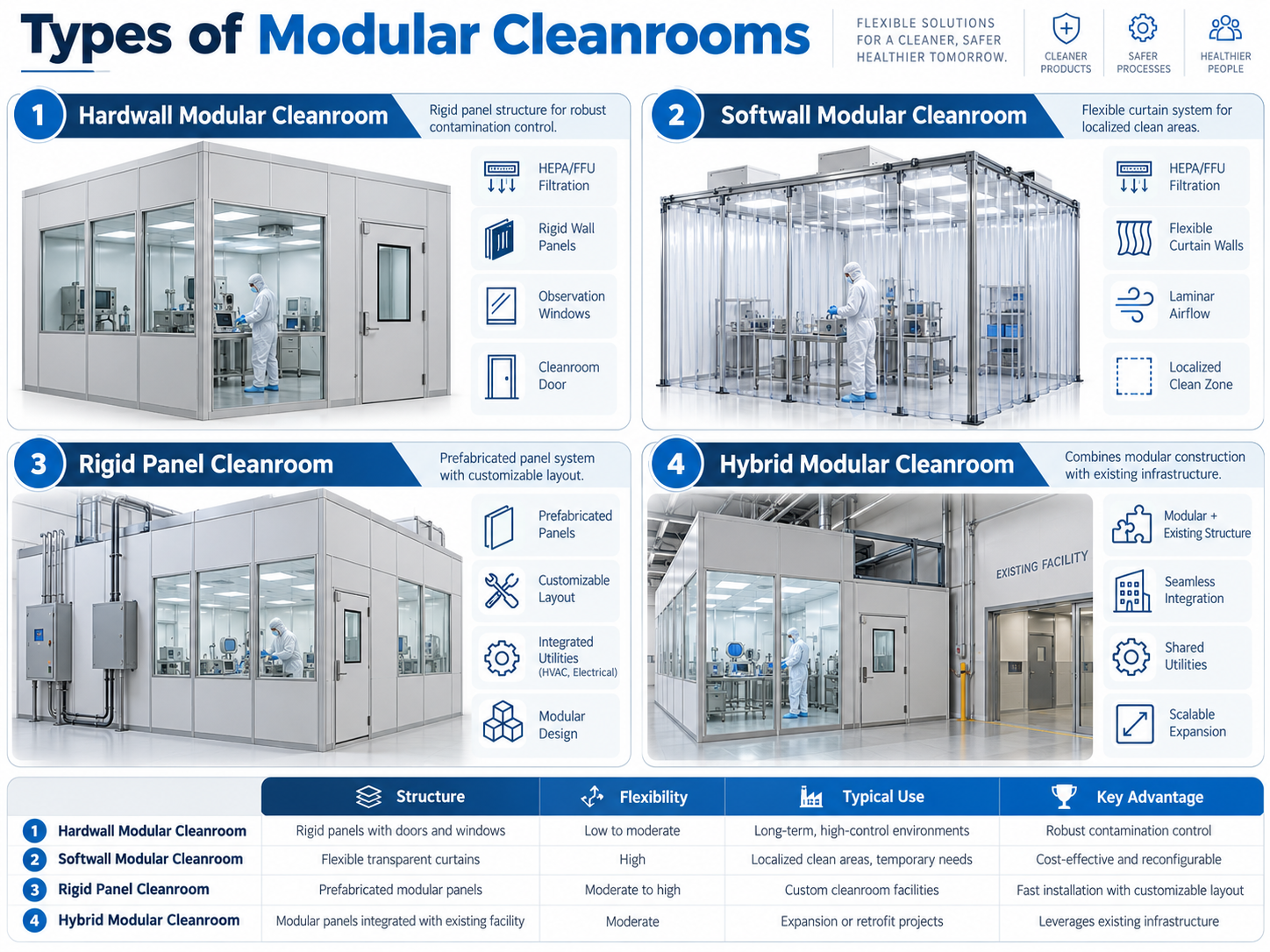

Tipos de salas blancas modulares
Las salas blancas modulares están disponibles en diferentes configuraciones, según las aplicaciones previstas y los requisitos de construcción.
Salas blancas modulares de paredes duras
Las salas blancas de paredes duras utilizan paneles de pared rígidos y componentes estructurales sellados para crear un ambiente controlado relativamente cerrado.
Se consideran comúnmente para la fabricación de productos farmacéuticos, la producción de dispositivos médicos y las instalaciones que requieren un control ambiental sólido.
Las ventajas incluyen una construcción duradera, superficies limpiables y la capacidad de integrar puertas, esclusas de aire y servicios públicos.
Salas limpias modulares de paredes blandas
Las salas blancas de paredes blandas utilizan barreras flexibles tipo cortina alrededor de un marco de soporte, a menudo con filtración aérea.
Pueden ser adecuados para operaciones localizadas y sensibles a la contaminación donde no es necesaria una sala limpia de paredes duras completamente cerrada.
Sin embargo, los sistemas de paredes blandas generalmente ofrecen diferentes niveles de separación ambiental y control de presión. Se debe evaluar cuidadosamente su idoneidad para aplicaciones farmacéuticas GMP.
Salas blancas modulares híbridas y de paneles rígidos
Los sistemas de paneles rígidos combinan conjuntos de paredes y techos prefabricados con puertas, ventanas, conexiones de servicio y equipos de filtración personalizables.
Los diseños híbridos pueden incorporar una construcción modular de sala limpia junto con elementos de construcción existentes o recintos de procesos especializados.
Estos acuerdos son útiles cuando las instalaciones requieren integración con la infraestructura de producción existente.
Comparación de tipos de salas blancas modulares
Tipo de sala limpia
Estructura
Ventaja principal
Aplicación típica
Pared dura
Paneles cerrados rígidos
Robusta separación medioambiental
producción farmacéutica
pared blanda
Barreras de cortina flexibles
Zona limpia localizada flexible
Procesos seleccionados de montaje y laboratorio.
Panel rígido
Sistema de paneles prefabricados
Diseño personalizable y servicios integrados.
Instalaciones de salas blancas de varios tamaños.
Modulares híbridos
Combinación de estructuras modulares y existentes.
Adaptabilidad a las limitaciones del sitio.
Mejoras y ampliaciones de instalaciones.
El sistema apropiado debe seleccionarse basándose en el desempeño ambiental requerido, no simplemente en la conveniencia de la instalación.
Sala limpia modular versus sala limpia tradicional
Tanto las salas blancas modulares como las tradicionales pueden diseñarse para cumplir con clasificaciones de limpieza específicas.
Las principales diferencias involucran métodos de construcción, flexibilidad de instalación y modificaciones futuras.
Factor
Sala limpia modular
Sala limpia tradicional
Construcción
Componentes prefabricados ensamblados in situ
Predominantemente construido en el sitio
Instalación
Puede reducir ciertas actividades de construcción en el sitio.
Más actividades de construcción completadas en las instalaciones.
Personalización
Dimensiones de panel configurables y componentes integrados
Construcción arquitectónica flexible
Expansión
Puede admitir el reemplazo y la reconfiguración del panel
Los cambios pueden requerir una renovación más amplia
Reubicación
Posible con diseños de sistema adecuados
Generalmente menos práctico
Mantenimiento
Los componentes pueden ser accesibles individualmente o reemplazables.
Depende de los métodos de construcción.
Cumplimiento de ISO/GMP
Requiere diseño y calificación adecuados
Requiere diseño y calificación adecuados
¿Las salas blancas modulares son más rápidas de instalar?
La prefabricación puede acortar ciertas etapas de construcción porque los componentes se fabrican antes de llegar al sitio de instalación.
En algunos proyectos, la fabricación de la fábrica y la preparación del sitio pueden ocurrir simultáneamente.
Sin embargo, la duración total del proyecto aún depende de la aprobación de ingeniería, los cronogramas de fabricación, la instalación de HVAC, las conexiones de servicios públicos, la puesta en servicio y la calificación.
Por lo tanto, la construcción modular debe evaluarse basándose en el cronograma completo del proyecto y no únicamente en el tiempo de montaje de los paneles.
¿Son más baratas las salas blancas modulares?
La construcción modular puede reducir parte de la mano de obra en el sitio y los costos de modificaciones futuras, pero no siempre es la opción menos costosa.
El costo depende del tamaño de la sala limpia, la clasificación requerida, los materiales, el sistema HVAC, los servicios públicos, la integración de equipos y el alcance de la calificación.
Una cotización completa del proyecto debe incluir tanto la construcción inicial como consideraciones operativas a largo plazo.
Beneficios de la construcción de salas blancas modulares
Las salas blancas modulares ofrecen varias ventajas prácticas para los fabricantes que desarrollan nuevas instalaciones o mejoran las áreas de producción existentes.
Diseño flexible y expansión futura
Los sistemas de paneles prefabricados pueden soportar cambios en la configuración de las habitaciones, la ubicación de los equipos y el flujo de personal o materiales.
Cuando sean compatibles con el diseño original, las secciones pueden ampliarse o reconfigurarse a medida que cambien los requisitos de producción.
Sin embargo, las modificaciones que afectan el desempeño ambiental requieren una reevaluación adecuada y potencialmente una recalificación.
Construcción reducida en el sitio
Los componentes fabricados en fábrica pueden reducir la cantidad de cortes, acabados y otros trabajos de construcción realizados en el sitio.
Esto es particularmente útil cuando se instalan sistemas de salas blancas dentro de edificios existentes o cuando se operan instalaciones de fabricación.
Diseño de ingeniería integrada
La construcción modular permite coordinar los paneles de la habitación, las puertas, los techos, la filtración y los servicios públicos durante la etapa de diseño.
Esto puede simplificar las interfaces de instalación y ayudar a identificar posibles conflictos antes de que comience la construcción.
Mantenimiento y reemplazo de componentes
Dependiendo del diseño del sistema, los componentes modulares pueden ser más fáciles de acceder, reparar o reemplazar que los elementos de construcción construidos permanentemente.
Las ventajas reales del mantenimiento dependen de las conexiones del panel, los repuestos disponibles y la accesibilidad de los sistemas instalados.
¿Dónde se utilizan las salas blancas modulares?
Las salas blancas modulares se pueden diseñar para diferentes industrias, con requisitos ambientales determinados por el proceso de fabricación.
Fabricación farmacéutica
Se utiliza en operaciones de producción seleccionadas, estériles y no estériles, donde es necesaria una contaminación aérea controlada. Las aplicaciones pueden incluir áreas de llenado aséptico y preparación farmacéutica.
Instalaciones de biotecnología
Respalda procesos biológicos sensibles a la contaminación, actividades de laboratorio y operaciones de fabricación de productos estériles seleccionados.
Fabricación de dispositivos médicos
Se utiliza para operaciones de fabricación donde la contaminación por partículas podría afectar la calidad del dispositivo o el procesamiento posterior.
Electrónica y fabricación de precisión
Proporciona entornos de producción controlados por partículas para componentes sensibles, productos ópticos y conjuntos electrónicos.
La clase de sala blanca requerida no la determina únicamente la industria. Diferentes operaciones dentro de la misma instalación pueden requerir diferentes controles ambientales.
Requisitos ISO y GMP para salas limpias modulares
La construcción modular no establece automáticamente la clasificación ISO o el cumplimiento de GMP.
Una sala limpia modular debe diseñarse, probarse y calificarse para la aplicación prevista.
Clasificación ISO para salas limpias
Según ISO 14644-1, las clases de salas blancas están determinadas por la concentración de partículas en el aire.
Clase ISO
Partículas máximas ≥0,5 µm/m³
ISO 5
3.520
ISO 6
35.200
ISO 7
352.000
ISO 8
3.520.000
Estos valores describen la limpieza de las partículas y no deben interpretarse como requisitos completos para la fabricación de productos farmacéuticos estériles.
Para la fabricación de medicamentos estériles, el Anexo 1 de GMP de la UE establece expectativas adicionales para el diseño de salas blancas, control de contaminación, prácticas del personal, monitoreo y calificación.
Una sala limpia modular destinada a la producción regulada por GMP debe cumplir con estos requisitos a través de su diseño de ingeniería y procedimientos operativos.
La calificación adecuada puede incluir actividades de DQ, IQ, OQ y PQ junto con pruebas de desempeño de sala limpia relevantes.
Proceso de instalación de sala limpia modular
Los proyectos de salas blancas modulares normalmente implican varias etapas coordinadas, desde la evaluación de los requisitos iniciales hasta la calificación y la entrega final.
01
Evaluación de requisitos
Definir los procesos previstos, los objetivos de limpieza y los requisitos reglamentarios.
02
Diseño de ingeniería
Prepare el diseño de la habitación, el diseño de HVAC, las especificaciones de materiales y los requisitos de servicios públicos.
03
Fabricación de componentes
Fabricación de paneles, componentes estructurales y equipos seleccionados para salas blancas.
04
Instalación en el sitio
Ensamble el gabinete e integre los sistemas HVAC, eléctricos y de monitoreo.
05
Pruebas y calificación
Verificar los sistemas instalados, flujo de aire, filtración, clasificación y desempeño operativo.
06
Entrega y mantenimiento
Proporcionar documentación, procedimientos operativos y disposiciones de mantenimiento pertinentes.
La secuencia exacta puede variar según el alcance del proyecto, las condiciones de construcción y los requisitos de fabricación.
Cómo elegir un proveedor de salas blancas modulares
Elegir el proveedor adecuado de salas blancas modulares requiere algo más que comparar precios de paneles.
Los fabricantes farmacéuticos deben evaluar las capacidades de ingeniería del proveedor, la experiencia en proyectos de salas blancas, la integración de HVAC y el soporte de calificación.
Preguntas clave que debe hacerse antes de comprar
Área de Evaluación
Qué confirmar
Requisitos del proceso
¿Puede el diseño respaldar las operaciones de fabricación previstas?
Clasificación de salas blancas
¿Puede el sistema alcanzar el nivel de limpieza requerido?
Calidad del panel y del material
¿Los materiales son adecuados para la limpieza, la durabilidad y los requisitos de construcción aplicables?
Integración de climatización
¿Están los sistemas de filtración, flujo de aire y presión incluidos en el alcance de la ingeniería?
Integración de equipos
¿Puede el diseño acomodar líneas de producción farmacéutica?
Soporte de calificación
¿Están disponibles los documentos de puesta en servicio, pruebas y calificación?
Expansión futura
¿Se puede modificar el sistema si cambian los requisitos de producción?
Antes de solicitar una cotización, prepare la información básica del proyecto, como las dimensiones de la sala limpia, el uso previsto, la clasificación de objetivos, la disposición del equipo y la capacidad de producción esperada.
Estos detalles ayudan a los proveedores a desarrollar una propuesta de ingeniería más precisa.
Soluciones modulares para salas blancas de Marya
Marya proporciona ingeniería de salas blancas, componentes prefabricados para salas blancas y soluciones integradas para instalaciones farmacéuticas.
Nuestros servicios cubren el diseño de salas blancas, la selección de equipos, la integración de HVAC, la instalación y el soporte de calificación de acuerdo con los requisitos del proyecto.
Para los fabricantes de productos farmacéuticos, podemos coordinar la planificación de salas blancas con equipos de producción y sistemas de servicios públicos de las instalaciones.
Nuestras soluciones incluyen:
Disposición de sala blanca personalizada y diseño de ingeniería
Materiales modulares para salas blancas y componentes estructurales.
Integración del sistema HVAC y filtración de aire.
Equipos y accesorios para salas blancas.
Servicios de instalación y puesta en marcha.
Soporte de cualificación y documentación técnica.
Marya también proporciona soluciones de proyectos de sala limpia para instalaciones de fabricación farmacéuticas y otras instalaciones de fabricación sensibles a la contaminación.
Para ver un ejemplo de nuestra experiencia en ingeniería de salas blancas, explore el Proyecto de salas blancas farmacéuticas de Etiopía , que involucró el diseño de salas blancas y sistemas de control ambiental para una instalación de fabricación de productos farmacéuticos veterinarios.
¿Está planificando un proyecto de sala limpia modular? Comuníquese con Marya para analizar la clasificación de limpieza requerida, el diseño de producción, el diseño de HVAC y las soluciones personalizadas para salas blancas.
Preguntas frecuentes sobre salas blancas modulares
¿Cuánto tiempo se tarda en instalar una sala blanca modular?
El tiempo de instalación depende del tamaño de la sala blanca, la complejidad del diseño, la preparación del sitio y la integración del equipo. La prefabricación puede acortar el montaje en el sitio, pero el proyecto completo también debe incluir la instalación, puesta en servicio, pruebas y calificación de HVAC.
¿Puede una sala blanca modular cumplir con los requisitos de ISO 5?
Sí. Se puede diseñar una sala limpia modular para cumplir con los límites de partículas en el aire ISO 5. Lograr la clasificación requerida depende del sistema de filtración, el diseño del flujo de aire, la integridad del gabinete y las pruebas exitosas.
¿Pueden las salas blancas modulares cumplir con los requisitos GMP?
Sí, cuando se diseña, construye, califica y opera adecuadamente. La construcción modular por sí sola no garantiza el cumplimiento de las GMP. Los fabricantes farmacéuticos también deben cumplir con los requisitos aplicables de control de contaminación y procesos.
¿Se puede ampliar o reubicar una sala blanca modular?
Algunos sistemas modulares de sala blanca se pueden ampliar, reconfigurar o reubicar. La viabilidad depende del diseño original, las conexiones del panel, la capacidad de HVAC, los sistemas de servicios públicos y las condiciones del edificio. Los cambios pueden requerir recalificación.
¿Cuál es la diferencia entre salas blancas modulares de paredes duras y de paredes blandas?
Las salas blancas de paredes duras utilizan paneles rígidos cerrados, mientras que los sistemas de paredes blandas utilizan cortinas flexibles alrededor de una estructura de soporte. Los sistemas de paredes duras generalmente proporcionan una separación física más fuerte y pueden adaptarse mejor a los requisitos de instalaciones más exigentes.
¿Cuánto cuesta una sala blanca modular?
El costo depende del área de la sala limpia, la clasificación requerida, los materiales de los paneles, la capacidad de HVAC, los servicios públicos y el alcance de la calificación. Una cotización completa debe incluir consideraciones de ingeniería, equipos, construcción, puesta en servicio y operación.
¿Qué información se necesita para una cotización de sala blanca modular?
Los fabricantes deben proporcionar la aplicación prevista, el tamaño de la sala limpia, la clasificación objetivo, los requisitos del equipo de producción, las condiciones del sitio y cualquier requisito reglamentario o de GMP aplicable.
Conclusión

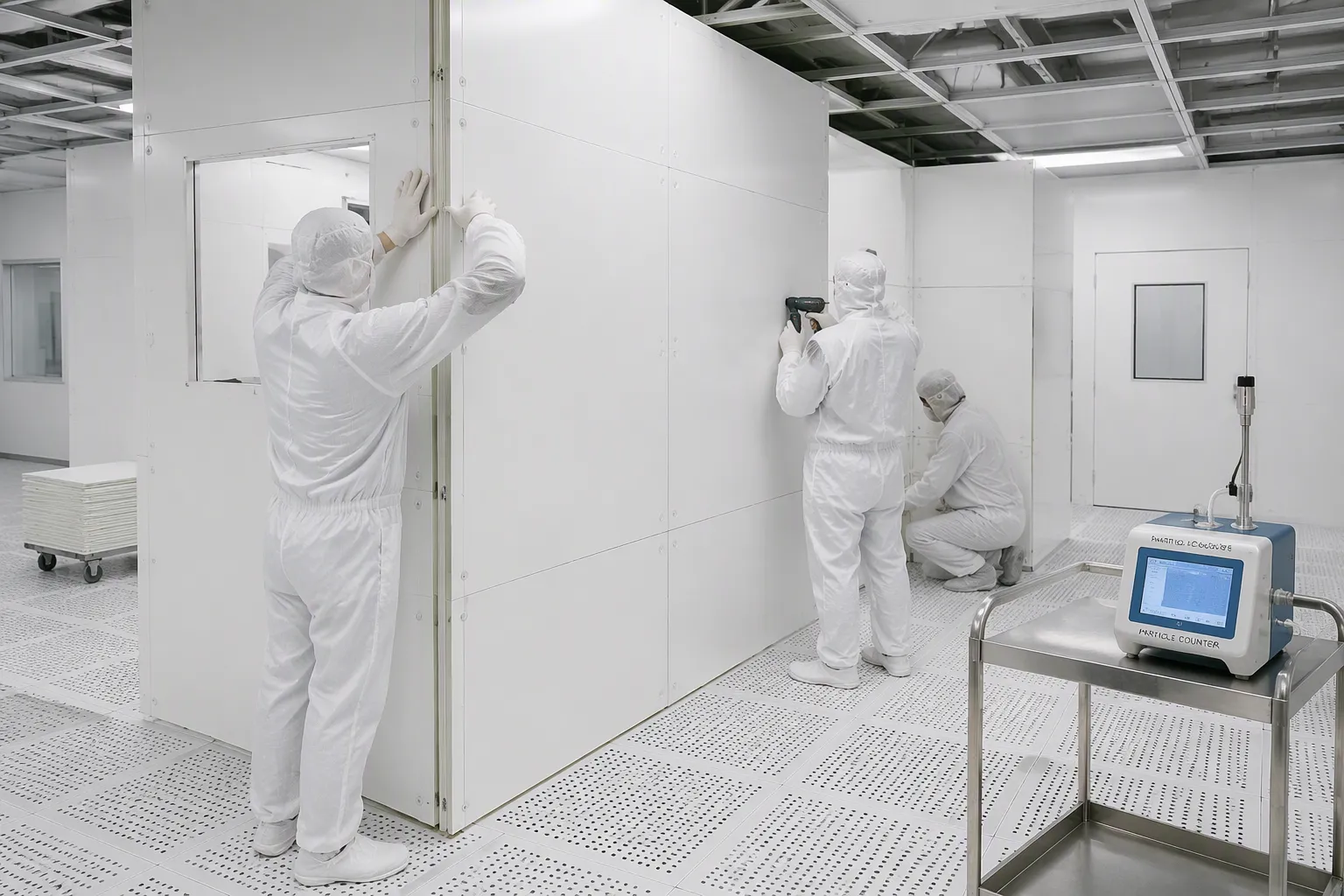

Una sala limpia modular proporciona un enfoque prefabricado y personalizable para construir entornos de fabricación con contaminación controlada.
Sus principales ventajas incluyen una construcción flexible, ingeniería integrada y la posibilidad de modificaciones futuras más sencillas.
Sin embargo, el rendimiento de la sala limpia depende del diseño completo del sistema, incluida la filtración, el flujo de aire, el monitoreo ambiental y la calificación.
Para los fabricantes farmacéuticos, elegir un proveedor de salas blancas modulares con experiencia tanto en ingeniería de salas blancas como en integración de equipos de producción puede ayudar a respaldar un proyecto de instalación más coordinado.
Noticias relacionadas
contenido está vacío!
Soporte de asesoramiento 24/7
¿Busca una solución que le ahorre preocupación, esfuerzo y dinero? ¿Quieres obtener catálogos y precios de productos? Complete el formulario a la derecha o envíe un correo electrónico y nuestro equipo profesional se comunicará con usted dentro de las 12 horas.
