Las salas blancas son entornos controlados diseñados para minimizar las partículas en el aire y otras fuentes de contaminación durante la fabricación, las pruebas y la investigación. Se utilizan ampliamente en la producción farmacéutica, biotecnología, fabricación de dispositivos médicos, electrónica y otras industrias donde la limpieza ambiental afecta directamente la calidad del producto.
Los principales tipos de salas blancas incluyen salas blancas modulares, de paredes duras, de paredes blandas y tradicionales construidas con barras. También se pueden clasificar según los niveles de limpieza ISO, los requisitos GMP y sus aplicaciones previstas.
Comprender estas diferencias es esencial al planificar una nueva instalación de sala blanca o actualizar un área de producción existente.
Esta guía explica los diferentes tipos de salas blancas, sus clasificaciones, aplicaciones comunes y factores clave a considerar al seleccionar una sala blanca para la fabricación farmacéutica.
Tabla de contenido
Palanca
¿Cuáles son los principales tipos de salas blancas?
Las salas blancas se pueden clasificar de tres formas principales:
Por construcción: salas blancas modulares, de paredes duras, de paredes blandas y tradicionales construidas con barras.
Por clasificación de limpieza: clases ISO 14644-1 y grados de sala limpia GMP aplicables.
Por aplicación: Salas blancas farmacéuticas, biotecnológicas, de dispositivos médicos y electrónica.
Estas categorías describen diferentes características de una sala limpia en lugar de cuatro o más sistemas mutuamente excluyentes.
Por ejemplo, una sala limpia farmacéutica puede utilizar una construcción modular de paredes duras y al mismo tiempo cumplir con las condiciones ambientales requeridas por EU GMP Grado C.
La siguiente tabla proporciona una descripción general de los tipos de salas blancas más comunes.
Cerramiento de cortina flexible con suministro de aire filtrado.
Control de partículas localizado y operaciones no críticas seleccionadas.
Sala limpia construida con barras
Construcción permanente integrada en un edificio.
Grandes instalaciones farmacéuticas y plantas de producción complejas
La elección correcta depende del riesgo de contaminación, el diseño de las instalaciones, los requisitos operativos, el presupuesto del proyecto y los planes de expansión futuros.

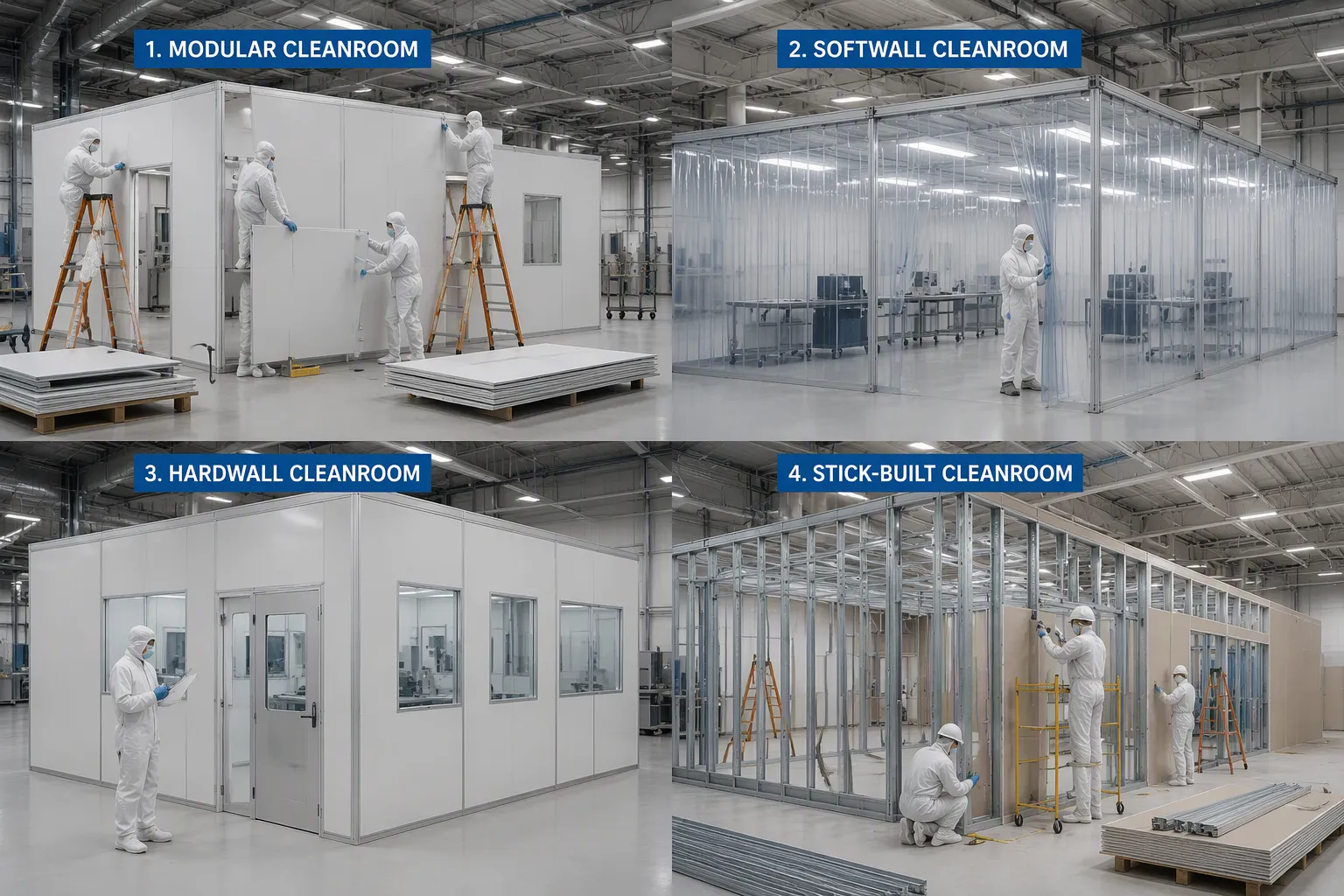

Tipos de salas blancas por construcción
La construcción de salas blancas influye en el control ambiental, la flexibilidad de instalación, la accesibilidad al mantenimiento y los costos operativos a largo plazo.
Salas limpias modulares
Las salas blancas modulares se ensamblan utilizando paneles de pared, sistemas de techo, puertas y otros componentes prefabricados.
A diferencia de la construcción convencional, los sistemas modulares están diseñados en torno a componentes estandarizados o personalizados que pueden simplificar la instalación y futuras modificaciones.
Ventajas clave:
Diseños flexibles para cambiar los requisitos de producción.
Períodos de instalación in situ potencialmente más cortos.
Integración más sencilla de equipos de sala blanca seleccionados.
Oportunidades de expansión o reconfiguración.
Superficies lisas y limpiables cuando se seleccionan los materiales adecuados.
A menudo se considera la construcción modular para instalaciones de producción farmacéutica, laboratorios de biotecnología y fabricación de dispositivos médicos.
Sin embargo, los cronogramas de instalación y los costos del proyecto dependen del tamaño de la habitación, la complejidad de HVAC, la integración de servicios públicos, los requisitos de calificación y las condiciones del sitio.
Para proyectos farmacéuticos, las salas blancas modulares aún deben cumplir con todos los requisitos de control de contaminación y diseño GMP aplicables.
Salas limpias de paredes duras
Las salas blancas de paredes duras utilizan paneles de pared rígidos para crear un ambiente cerrado y controlado.
Pueden incorporar sistemas de filtración de aire, control de presión, sistemas de acceso de personal y acabados interiores limpiables.
La construcción con paredes duras es particularmente útil cuando son importantes una separación ambiental confiable y un movimiento controlado de personal o materiales.
Las aplicaciones típicas incluyen salas de producción farmacéutica, áreas de soporte de fabricación aséptica, producción de dispositivos médicos e instalaciones de biotecnología.
Los sistemas de paredes duras se pueden construir utilizando paneles modulares o métodos de construcción tradicionales. Por lo tanto, una sala blanca con paredes duras también puede ser una sala blanca modular.
Salas blancas de paredes blandas
Las salas blancas de paredes blandas utilizan cortinas flexibles suspendidas de un marco de soporte, a menudo combinadas con unidades de filtrado de ventiladores para proporcionar aire limpio localizado.
Con frecuencia se seleccionan cuando la flexibilidad y la instalación relativamente simple son importantes.
Las ventajas potenciales incluyen:
Configuraciones de gabinetes flexibles.
Reubicación más fácil que muchas estructuras de salas blancas permanentes.
Control de partículas localizadas.
Trabajo estructural reducido para aplicaciones seleccionadas.
Sin embargo, las cortinas flexibles pueden dificultar el control preciso de la presión y la separación ambiental.
Las salas blancas de Softwall no están restringidas a una única clase ISO. La limpieza que se puede lograr depende del diseño del flujo de aire, la filtración, las condiciones del recinto, el entorno y las mediciones de partículas verificadas.
Para aplicaciones farmacéuticas que implican riesgos significativos de contaminación microbiana, puede ser necesaria una separación ambiental más sólida.
Salas limpias tradicionales construidas con barras
Las salas blancas construidas con barras se construyen como espacios de construcción permanentes utilizando métodos convencionales in situ.
A menudo se seleccionan para instalaciones grandes o complejas donde los diseños de las salas blancas deben integrarse estrechamente con la estructura del edificio y los servicios públicos.
Este enfoque puede apoyar:
Dimensiones de la habitación personalizadas.
Instalaciones complejas de climatización y servicios públicos.
Diseños de producción permanentes.
Integración con naves industriales existentes.
Sin embargo, la construcción convencional puede implicar un trabajo más extenso en el sitio y puede ser menos flexible cuando se necesiten cambios importantes de diseño en el futuro.
Tipos de salas blancas por clasificación de limpieza
Además de su construcción física, las salas blancas se clasifican según sus requisitos de limpieza ambiental.
Dos marcos importantes para las instalaciones farmacéuticas son la norma ISO 14644-1 y los requisitos de GMP farmacéuticos.
Clases de sala limpia ISO
La norma ISO 14644-1 clasifica la limpieza del aire en función de la concentración de partículas en el aire en tamaños de partículas específicos.
La norma define las clases ISO 1 a 9, donde los números de clase más bajos representan límites de concentración de partículas más estrictos.
Para aplicaciones farmacéuticas y de fabricación relacionadas, comúnmente se analizan las clases ISO 5, 7 y 8.
Clase ISO
Partículas máximas ≥0,5 µm/m³
Aplicación de ejemplo
ISO 5
3.520
Zonas críticas de aire limpio y aplicaciones de procesamiento aséptico seleccionadas
ISO 6
35.200
Ciertos entornos controlados de fabricación y laboratorio.
ISO 7
352.000
Salas de producción controladas y entornos de soporte.
ISO 8
3.520.000
Áreas de fabricación controladas menos estrictas
Los ejemplos son ilustrativos. La selección de la clase ISO debe basarse en los requisitos del proceso y la calificación adecuada.
La clasificación ISO evalúa las partículas no viables en el aire. No establece de forma independiente límites de contaminación microbiana ni demuestra el cumplimiento total de las GMP farmacéuticas.
Para la fabricación de productos farmacéuticos estériles según el Anexo 1 de GMP de la UE, las salas blancas se clasifican en Grados A, B, C y D.
Cada grado corresponde a diferentes requisitos de control de contaminación y operaciones de fabricación.
Grado GMP
Aplicación farmacéutica típica
Grado A
Zonas críticas de procesamiento aséptico, incluido el llenado de productos estériles expuestos
Grado B
Entorno básico para operaciones asépticas convencionales de Grado A
Grado C
Fabricación estéril menos crítica y actividades de preparación seleccionadas.
Grado D
Apoyo a las operaciones de preparación y manipulación de componentes.
Los requisitos de calidad reales dependen del proceso de fabricación, la estrategia de esterilización, las tecnologías de barrera y la evaluación del riesgo de contaminación.
Una sala limpia GMP también debe incorporar controles microbiológicos, prácticas de personal, monitoreo ambiental y procedimientos de calificación adecuados.
La Norma Federal 209E fue un sistema de clasificación de salas blancas anterior de EE. UU. que fue cancelado en 2001 y reemplazado por las normas ISO 14644.
Algunos documentos de ingeniería más antiguos todavía utilizan términos como Clase 100 o Clase 10.000.
Clase histórica FS209E
Equivalente ISO común
Clase 100
ISO 5
Clase 1.000
ISO 6
Clase 10.000
ISO 7
Clase 100.000
ISO 8
Estas comparaciones son útiles al revisar especificaciones históricas, pero los nuevos proyectos deben utilizar los estándares actuales aplicables.
Tipos de salas blancas por aplicación
Diferentes industrias tienen diferentes riesgos de contaminación, procesos de producción y requisitos ambientales.
El diseño de la sala limpia debe reflejar las actividades de fabricación reales en lugar de seleccionar únicamente una clasificación ISO.
Salas blancas farmacéuticas
Las salas blancas farmacéuticas están diseñadas para controlar los riesgos de contaminación durante la fabricación de medicamentos.
Las aplicaciones pueden incluir llenado estéril, preparación farmacéutica, manipulación de componentes y operaciones de envasado seleccionadas.
Un proyecto de sala blanca farmacéutica puede requerir:
Sistemas de filtración HVAC y HEPA.
Adecuado control del flujo de aire y de la presión ambiente.
Sistemas de paredes y techos lisos y limpiables.
Esclusas de personal y material.
Disposiciones de vigilancia ambiental.
Integración con equipos de procesamiento farmacéutico.
Las instalaciones farmacéuticas estériles también requieren medidas de control de la contaminación apropiadas para el proceso de fabricación y el marco GMP aplicable.
Las instalaciones de biotecnología pueden requerir entornos controlados para el cultivo celular, el bioprocesamiento y otras operaciones sensibles.
El diseño debe considerar los riesgos de contaminación microbiana, la protección del personal, la contención del proceso, el movimiento de materiales y la compatibilidad del equipo.
Dependiendo del proceso, una instalación de biotecnología puede requerir protección del producto con presión positiva, contención con presión negativa o una combinación de zonas controladas.
El enfoque apropiado debe establecerse mediante una evaluación de riesgos específica del proceso.
Salas blancas de dispositivos médicos
Las salas blancas de dispositivos médicos ayudan a controlar la contaminación durante la fabricación y el embalaje.
Sus requisitos de limpieza varían según el tipo de dispositivo, el proceso de fabricación y el riesgo del producto.
Algunas operaciones utilizan entornos ISO Clase 7 o ISO Clase 8, pero estos no son requisitos universales para todos los dispositivos médicos.
Durante el diseño de las instalaciones se deben considerar la transferencia de materiales, la generación de partículas, la limpieza de superficies y la manipulación de productos.
Salas blancas de electrónica y semiconductores
La fabricación de productos electrónicos y semiconductores puede requerir un control de partículas muy estricto porque los contaminantes microscópicos pueden afectar los componentes sensibles.
Algunos procesos avanzados utilizan clases ISO más limpias que las que se encuentran comúnmente en la producción farmacéutica.
Aunque estas instalaciones comparten principios de filtración y control ambiental con las salas blancas farmacéuticas, sus prioridades de contaminación y requisitos técnicos pueden diferir considerablemente.
Cómo elegir el tipo de sala limpia adecuado
La selección de una sala limpia debe comenzar con los requisitos de fabricación y no con las preferencias de construcción.
Los siguientes factores son particularmente importantes.
1. Identificar el proceso de fabricación
Determine qué productos se fabricarán y qué operaciones exponen productos o componentes a la contaminación.
Por ejemplo, el llenado aséptico convencional requiere un enfoque de control de la contaminación diferente al de muchas actividades de fabricación no estériles.
2. Determinar los requisitos reglamentarios y de limpieza
Seleccione la clasificación de limpieza y el marco regulatorio aplicable.
Para procesos farmacéuticos estériles, esto puede implicar el Anexo 1 de GMP de la UE, las normas ISO 14644 y los requisitos reglamentarios locales pertinentes.
Diferentes zonas dentro de una instalación pueden requerir diferentes clasificaciones ambientales.
3. Evaluar la construcción y el diseño
Considere si la construcción modular, de paredes duras o tradicional es la que mejor respalda el diseño de producción.
Los factores importantes incluyen el espacio disponible, el acceso para mantenimiento, la expansión futura, las conexiones de servicios públicos y el movimiento de personal y materiales.
4. Evaluar HVAC y control ambiental
Evalúe la filtración, los patrones de flujo de aire, los diferenciales de presión, la temperatura, la humedad y otras condiciones ambientales específicas del proceso.
El rendimiento de la sala limpia depende del sistema completo de control ambiental, no simplemente de la construcción de la pared.
5. Plan de Calificación y Mantenimiento
El diseño de la sala limpia debe tener en cuenta la puesta en servicio, la calificación, el monitoreo ambiental, la limpieza y el mantenimiento continuo.
Antes de comenzar la construcción se debe considerar el acceso para pruebas de filtros, servicio de equipos y actividades de monitoreo.
Componentes clave de una sala blanca farmacéutica
Una sala limpia farmacéutica es un sistema integrado que consta de la estructura de la instalación, controles ambientales y equipos de soporte.
Paredes, techos y puertas de salas blancas
Las superficies de las salas blancas deben diseñarse para minimizar la generación de partículas y facilitar una limpieza eficaz.
Se deben seleccionar materiales apropiados por su durabilidad, facilidad de limpieza y compatibilidad con los agentes de limpieza y desinfección previstos.
Los sistemas de filtración y HVAC ayudan a mantener la limpieza de partículas en el aire y las condiciones ambientales requeridas.
Su diseño debe basarse en las cargas del proceso, la ocupación del personal, la configuración de la sala, los riesgos de contaminación y los requisitos de calificación.
Esclusas de aire y equipos de transferencia de materiales
Las esclusas de aire para el personal, los sistemas de transferencia de materiales y otros controles de acceso ayudan a minimizar la contaminación entre áreas de producción adyacentes.
Ciertas operaciones farmacéuticas se benefician de tecnologías de barrera que separan los procesos críticos de la exposición directa del operador.
Por ejemplo, se pueden incorporar aisladores estériles en sistemas de fabricación asépticos cuando sea apropiado.
Su uso debe estar respaldado por un diseño, calificación, procedimientos operativos y medidas de control de contaminación adecuados.
Soluciones para salas blancas farmacéuticas de Marya
Seleccionar la sala blanca adecuada implica más que elegir un sistema de pared o una clasificación ISO.
Un proyecto exitoso de sala limpia farmacéutica debe integrar el diseño de las instalaciones, HVAC, equipos de producción, control de contaminación y consideraciones de calificación.
Nuestros servicios incluyen planificación de proyectos de salas blancas, diseño de ingeniería, integración de equipos, soporte de instalación y servicios técnicos relacionados.
Ya sea que esté desarrollando una nueva planta farmacéutica o actualizando una sala blanca existente, nuestro equipo puede ayudarlo a evaluar las configuraciones adecuadas según su proceso de producción y los requisitos de sus instalaciones.
Póngase en contacto con Marya para analizar su proyecto de sala limpia y explorar una solución de ingeniería adecuada.
Preguntas frecuentes
¿Cuáles son los cuatro tipos principales de salas blancas?
Los tipos de construcción comunes incluyen salas blancas modulares, de paredes duras, de paredes blandas y tradicionales construidas con barras. Estas categorías pueden superponerse porque los sistemas modulares también pueden utilizar paneles rígidos de paredes duras.
¿Cuál es la diferencia entre salas limpias de paredes duras y paredes blandas?
Las salas blancas de paredes duras utilizan recintos rígidos que generalmente brindan una mejor separación ambiental y admiten condiciones de presión más controladas. Las salas blancas de paredes blandas utilizan cortinas flexibles y, a menudo, se seleccionan para control de partículas localizadas o instalaciones adaptables.
¿Qué tipo de sala blanca es mejor para la fabricación farmacéutica?
Las instalaciones farmacéuticas utilizan con frecuencia sistemas de sala blanca modulares o de paredes duras cerrados y lavables. El diseño apropiado depende del proceso de fabricación, los requisitos de GMP, los riesgos de contaminación y la disposición del equipo.
¿Puede una sala limpia modular cumplir con los requisitos GMP?
Sí. La construcción de salas blancas modulares se puede utilizar en instalaciones controladas por GMP cuando su diseño, materiales, desempeño ambiental, calificación y procedimientos operativos cumplan con los requisitos aplicables.
¿Son iguales los tipos de salas blancas y las clases ISO?
No. Los tipos de salas blancas generalmente describen la construcción o aplicación, mientras que las clases ISO especifican la limpieza de partículas en el aire. Una sala blanca modular, por ejemplo, puede diseñarse y calificarse según diferentes clasificaciones ISO.
¿Cuál es la diferencia entre las salas blancas ISO 5 e ISO 7?
Con un tamaño de partícula de ≥0,5 µm, ISO 5 permite hasta 3.520 partículas/m³, mientras que ISO 7 permite hasta 352.000 partículas/m³. La clasificación adecuada depende del proceso y de los requisitos aplicables.
¿Cuánto cuesta una sala blanca farmacéutica?
Los costos dependen de la superficie del piso, el método de construcción, el grado de limpieza requerido, la complejidad de HVAC, la integración de equipos, la automatización y los requisitos de calificación. Es necesaria una evaluación específica del proyecto para una elaboración presupuestaria fiable.
Conclusión
Las salas blancas se pueden clasificar por construcción, nivel de limpieza y aplicación. Las salas limpias modulares, de paredes duras, de paredes blandas y tradicionales ofrecen diferentes ventajas, mientras que las clasificaciones ISO y GMP establecen requisitos ambientales.
Para la fabricación de productos farmacéuticos, la sala blanca más adecuada no es necesariamente la que tiene la clase de limpieza más alta. Es el sistema que proporciona un control de contaminación adecuado para el proceso de producción previsto.
Al considerar en conjunto los requisitos de construcción, flujo de aire, integración de equipos y GMP, los fabricantes pueden desarrollar salas blancas que respalden la calidad del producto y una producción eficiente.
Explore de Marya los proyectos de salas blancas para obtener más información sobre las soluciones de entornos controlados para la fabricación farmacéutica.
