Los sistemas de sala limpia son esenciales en una amplia gama de aplicaciones industriales, farmacéuticas y de investigación donde mantener un entorno libre de contaminantes es crucial. Estos ambientes controlados están diseñados para minimizar la presencia de partículas en el aire, microorganismos y otros contaminantes, asegurando operaciones de alta precisión y el cumplimiento de estrictos estándares de calidad. No se puede subestimar el papel de los sistemas HVAC (calefacción, ventilación y aire acondicionado) en el mantenimiento de estos entornos controlados. Los sistemas HVAC son fundamentales para regular la temperatura, la humedad y el flujo de aire, lo que respalda la funcionalidad general y la eficiencia de las operaciones de las salas blancas. En este artículo, profundizaremos en las complejidades del monitoreo de sistemas de salas blancas y la integración de HVAC, explorando su importancia, componentes clave y mejores prácticas.
Acerca del monitoreo del sistema de sala limpia
El monitoreo del sistema de sala limpia se refiere a la evaluación continua de varios parámetros ambientales dentro de una sala limpia. Este proceso es vital para prevenir la contaminación y garantizar el cumplimiento de estándares internacionales como ISO (Organización Internacional de Normalización) y FED (Norma Federal 209E). El monitoreo respalda la seguridad, la precisión y la eficiencia operativa al proporcionar datos en tiempo real sobre las condiciones dentro de la sala blanca. Esto permite la detección rápida de desviaciones y permite acciones correctivas oportunas, manteniendo así la integridad de las operaciones sensibles.
Herramientas y técnicas
Se emplean una variedad de herramientas y técnicas en el monitoreo de salas blancas:
Contadores ópticos de partículas: estos dispositivos utilizan dispersión de luz para detectar y contar partículas en el aire. Proporcionan datos en tiempo real sobre la concentración de partículas y la distribución de tamaño.
Contadores de partículas de condensación: se utilizan para detectar partículas ultrafinas que pueden no ser visibles para los contadores ópticos. Funcionan agrandando las partículas a través de la condensación, lo que las hace más fáciles de detectar.
Dispositivos de muestreo microbiano: incluyen placas de sedimentación, placas de contacto y muestreadores de aire activos. Las placas de sedimentación son muestreadores pasivos que recolectan microorganismos en el aire durante un período de tiempo, mientras que las placas de contacto se presionan sobre las superficies para detectar contaminación microbiana. Los muestreadores de aire activos utilizan bombas para extraer aire a través de un medio de recolección, capturando microorganismos para su análisis.
Anemómetros y medidores magnahélicos: los anemómetros miden la velocidad del flujo de aire, asegurando que los patrones de flujo de aire dentro de la sala limpia sean consistentes y cumplan con los estándares requeridos. Los manómetros magnahélicos, por otro lado, se utilizan para medir la presión diferencial, lo cual es crucial para mantener la diferencia de presión deseada entre la sala limpia y el entorno circundante.
Sensores digitales y sistemas de monitoreo integrados: las salas blancas modernas a menudo emplean sensores digitales que brindan un monitoreo continuo y en tiempo real de diversos parámetros ambientales. Estos sensores están integrados en sistemas de monitoreo centralizados que pueden registrar datos, generar alertas de desviaciones y proporcionar informes completos para el cumplimiento normativo.
Integración HVAC en sistemas de sala limpia
Papel de HVAC en las operaciones de salas limpias
Los sistemas HVAC desempeñan un papel fundamental en el mantenimiento del ambiente controlado dentro de una sala limpia. Regulan la temperatura, la humedad y el flujo de aire, asegurando que estos parámetros se mantengan dentro de los rangos especificados. Además, los sistemas HVAC admiten la presurización positiva y negativa, que es crucial para prevenir la entrada o salida de contaminantes. Los filtros HEPA (aire de partículas de alta eficiencia) y ULPA (aire de ultrabaja penetración) integrados en los sistemas HVAC eliminan eficazmente las partículas en el aire, manteniendo así el aire de alta calidad dentro de la sala limpia.
Tipos de configuraciones HVAC
Existen varios tipos de configuraciones HVAC utilizadas en sistemas de salas blancas:
Sistemas centralizados: estos sistemas sirven a varias salas blancas y normalmente están ubicados en una sala mecánica central. Proporcionan un control ambiental consistente en todas las salas blancas, pero pueden carecer de la flexibilidad para adaptarse a los requisitos específicos de las salas blancas individuales.
Sistemas descentralizados: estos sistemas están diseñados para dar servicio a salas blancas individuales o áreas específicas dentro de una instalación de sala blanca. Ofrecen mayor flexibilidad y pueden adaptarse para satisfacer las necesidades únicas de cada sala blanca. Sin embargo, pueden requerir más mantenimiento y monitoreo en comparación con los sistemas centralizados.
Diseños de flujo de aire laminar versus turbulento: los sistemas de flujo de aire laminar proporcionan un flujo de aire unidireccional, lo que minimiza la turbulencia y garantiza que las partículas se dirijan lejos de las áreas críticas. Este diseño es ideal para aplicaciones de alta precisión, como la fabricación de semiconductores y la producción farmacéutica. Los sistemas de flujo de aire turbulento, por otro lado, mezclan y recirculan aire, lo que proporciona un control moderado de la contaminación y son adecuados para aplicaciones menos críticas.
Ratios de recirculación de aire frente a entrada de aire fresco: la relación entre el aire recirculado y la entrada de aire fresco es una consideración importante en el diseño de HVAC. La recirculación de una parte del aire puede reducir el consumo de energía y mantener condiciones ambientales consistentes. Sin embargo, es necesaria una cierta cantidad de entrada de aire fresco para diluir los contaminantes y mantener la calidad del aire interior.
Componentes clave de HVAC para salas blancas
| Notas | sobre la función | del componente |

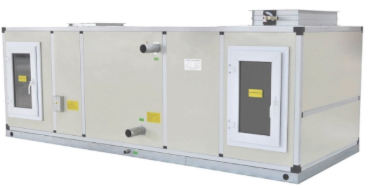

| Unidades de tratamiento de aire (AHU) | Controla la temperatura, la humedad y la presión del aire. | Puede integrar filtros HEPA/ULPA |
| Sistemas de Conductos | Dirigir y distribuir el flujo de aire. | Diseñado para minimizar las turbulencias. |
| Unidades de filtrado de ventilador (FFU) | Control de flujo de aire localizado | Utilizado en salas blancas modulares y ECA |
| Sensores y controles | Monitoreo y retroalimentación continuos | Integrado con sistemas de gestión de edificios (BMS) |
Integración de monitoreo con HVAC
Sistemas automatizados de monitoreo ambiental
Las salas blancas modernas suelen emplear sistemas automatizados de monitoreo ambiental que proporcionan datos en tiempo real sobre temperatura, humedad, presión y recuento de partículas. Estos sistemas pueden generar alertas sobre desviaciones de los umbrales establecidos, lo que permite acciones correctivas rápidas. Las capacidades de registro de datos garantizan que todos los datos de monitoreo se registren y almacenen para el cumplimiento y análisis normativo.
Bucles de retroalimentación entre monitoreo y HVAC
La integración efectiva entre los sistemas de monitoreo y los sistemas HVAC implica la creación de circuitos de retroalimentación que permitan ajustar la configuración de HVAC en función de los datos de los sensores en tiempo real. Por ejemplo, si el recuento de partículas excede los límites especificados, el sistema HVAC puede aumentar la velocidad del flujo de aire o ajustar la configuración del filtro para restaurar las condiciones óptimas. De manera similar, si los niveles de temperatura o humedad se desvían del rango deseado, el sistema HVAC puede realizar los ajustes necesarios para mantener las condiciones ambientales requeridas. Este mecanismo de retroalimentación automatizado no solo garantiza un control ambiental constante sino que también optimiza la eficiencia energética al evitar el sobreacondicionamiento.
Estudios de caso o ejemplos
Composición de medicamentos farmacéuticos: en una sala limpia farmacéutica, un sistema HVAC equipado con filtros HEPA y monitoreo en tiempo real aseguró que las partículas en el aire se mantuvieran por debajo de los límites especificados durante la composición de medicamentos. El sistema de monitoreo proporcionó datos continuos sobre recuentos de partículas, temperatura y humedad, lo que permitió a los operadores mantener un ambiente estéril y cumplir con los estándares reglamentarios.
Salas blancas ISO 5: en una sala blanca ISO 5 utilizada para la fabricación de semiconductores, los contadores de partículas integrados con el sistema HVAC proporcionaron información en tiempo real sobre las concentraciones de partículas en el aire. El sistema HVAC ajustó la velocidad del flujo de aire y la configuración del filtro en función de esta retroalimentación, asegurando que la sala limpia mantuviera los niveles de partículas ultrabajos requeridos. Esta integración redujo significativamente el riesgo de contaminación y mejoró el rendimiento del producto.
Beneficios del monitoreo de salas blancas con integración HVAC
Control de contaminación mejorado
Al monitorear continuamente las partículas en el aire y los contaminantes microbianos, y ajustar la configuración de HVAC en función de datos en tiempo real, los sistemas de sala limpia pueden reducir significativamente la acumulación de partículas viables y no viables. Este control mejorado de la contaminación es crucial para mantener la calidad y seguridad de los productos en industrias como la farmacéutica, los dispositivos médicos y la biotecnología.
Eficiencia Energética
Los sistemas HVAC que están integrados con sistemas de monitoreo pueden optimizar el consumo de energía al realizar ajustes basados en datos ambientales en tiempo real. Esto evita el acondicionamiento excesivo del entorno de la sala blanca, lo que reduce los costos de energía y mejora la eficiencia operativa general.
Cumplimiento normativo
El monitoreo y la documentación continuos de las condiciones ambientales garantizan que las operaciones de la sala limpia cumplan con los estándares ISO y FED. Esto es particularmente importante para industrias que están sujetas a una estricta supervisión regulatoria, como las farmacéuticas y los dispositivos médicos. El cumplimiento de estos estándares ayuda a evitar retiradas de productos, sanciones reglamentarias y daños a la reputación de la empresa.
Ahorro de costos y confiabilidad operativa
El monitoreo efectivo y la integración de HVAC pueden generar importantes ahorros de costos al reducir el tiempo de inactividad y los costos de mantenimiento. La detección temprana de desviaciones ambientales permite tomar acciones correctivas oportunas, evitando daños a los equipos e interrupciones en los procesos. Además, optimizar la configuración de HVAC basándose en datos en tiempo real puede extender la vida útil de los filtros y otros componentes de HVAC, reduciendo aún más los costos operativos.
Tendencias futuras en monitoreo de salas blancas e integración de HVAC
Es probable que el futuro del monitoreo de salas blancas y la integración de HVAC esté determinado por los avances en la tecnología y las crecientes demandas regulatorias. Algunas tendencias emergentes incluyen:
Salas blancas inteligentes con IoT: sensores habilitados: Internet de las cosas (IoT) está revolucionando el monitoreo de salas blancas al permitir el uso de sensores inteligentes que brindan datos en tiempo real sobre las condiciones ambientales. Estos sensores se pueden integrar con sistemas HVAC para crear entornos de sala limpia altamente eficientes y receptivos.
Monitoreo predictivo basado en IA: la inteligencia artificial (IA) y los algoritmos de aprendizaje automático pueden analizar los datos de monitoreo para predecir posibles desviaciones y riesgos de contaminación. Esto permite realizar ajustes y mantenimiento proactivos, mejorando aún más el control de la contaminación y la eficiencia operativa.
Diseños de HVAC energéticamente eficientes con control adaptativo: Es probable que los futuros sistemas HVAC incorporen mecanismos de control adaptativo avanzados que optimicen el consumo de energía basándose en datos ambientales en tiempo real. Esto no sólo mejorará la eficiencia energética sino que también reducirá los costos operativos.
Integración con el software de gestión de instalaciones: los sistemas HVAC y de monitoreo de salas limpias se integran cada vez más con el software de gestión de instalaciones, lo que permite una supervisión y gestión integrales de todas las operaciones relacionadas con las instalaciones. Esta integración facilita el mantenimiento proactivo, la optimización de recursos y un mejor rendimiento general de las instalaciones.
Preguntas comunes sobre el monitoreo del sistema de sala limpia y la integración de HVAC
¿Con qué frecuencia se deben monitorear los parámetros de las salas blancas?
La frecuencia del monitoreo depende de la clasificación ISO específica de la sala limpia y de la criticidad de las operaciones que se realizan. En general, se recomienda el monitoreo continuo de parámetros críticos como partículas en el aire, temperatura y humedad. Para parámetros menos críticos, el monitoreo periódico puede ser suficiente. ISO 14644 - 1 proporciona directrices sobre la frecuencia de control para diferentes clases de limpieza.
¿Pueden los sistemas HVAC por sí solos mantener los estándares de las salas blancas?
Si bien los sistemas HVAC desempeñan un papel crucial en el mantenimiento de los estándares de las salas blancas, no pueden lograr un rendimiento óptimo sin un monitoreo integrado. El monitoreo proporciona datos en tiempo real sobre las condiciones ambientales, lo que permite realizar ajustes oportunos a la configuración de HVAC y garantizar que la sala limpia cumpla consistentemente con los estándares requeridos. Sin supervisión, es posible que los sistemas HVAC no puedan detectar y corregir desviaciones rápidamente, lo que genera posibles riesgos de contaminación.
¿Qué sucede si fallan los sistemas de monitoreo?
La falla de los sistemas de monitoreo puede tener consecuencias graves, incluido un mayor riesgo de contaminación, retiradas de productos e incumplimiento normativo. Para mitigar estos riesgos, es esencial contar con estrategias de respaldo y redundancia, especialmente en entornos de alto riesgo. Esto puede incluir la instalación de equipos de monitoreo duplicados, la implementación de protocolos de monitoreo manuales y la implementación de un plan de respuesta rápida para acciones correctivas.
¿Cómo mejora la integración la eficiencia?
La integración de sistemas de monitoreo y HVAC mejora la eficiencia al permitir circuitos de retroalimentación automatizados. La configuración de HVAC se puede ajustar en tiempo real en función del recuento de partículas, la humedad y los cambios de presión, lo que garantiza condiciones ambientales óptimas. Esto no sólo mejora el control de la contaminación sino que también optimiza el consumo de energía y reduce los costos de mantenimiento.
Conclusión
En conclusión, la integración del monitoreo del sistema de sala limpia y los sistemas HVAC es esencial para mantener el control de la contaminación, garantizar el cumplimiento normativo y optimizar la eficiencia operativa. Al monitorear continuamente los parámetros ambientales clave y ajustar la configuración de HVAC en función de datos en tiempo real, los operadores de salas blancas pueden crear entornos altamente controlados que respaldan operaciones de alta precisión y protegen productos y procesos sensibles. A medida que la tecnología continúa avanzando, el futuro del monitoreo de salas blancas y la integración de HVAC es muy prometedor para una eficiencia, seguridad y confiabilidad aún mayores.

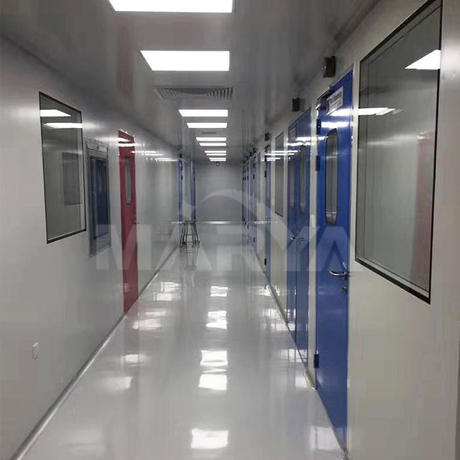

Para las empresas que buscan implementar o actualizar sus sistemas de salas blancas, se recomienda encarecidamente consultar con expertos en soluciones de salas blancas para garantizar un diseño, integración y rendimiento óptimos. Shanghai Marya , un proveedor líder de sistemas de salas blancas, ofrece soluciones integrales que cubren consultoría, diseño, construcción e instalación de salas blancas. Con más de 20 años de experiencia en la industria, el equipo de ingenieros y técnicos profesionales de Marya puede brindar soluciones personalizadas para satisfacer las necesidades específicas de sus operaciones.
