Los sistemas de sala limpia son parte integral de una amplia gama de industrias, incluidas la farmacéutica, la electrónica, la biotecnología y los dispositivos médicos, donde mantener un ambiente libre de contaminantes es crucial. Estos ambientes controlados están diseñados para minimizar la presencia de partículas en el aire, microorganismos y otros contaminantes, asegurando operaciones de alta precisión y el cumplimiento de estrictos estándares de calidad. Comprender cómo funciona un sistema de sala limpia es esencial para un control eficaz de la contaminación y la eficiencia operativa. En este artículo, exploraremos los componentes clave, los mecanismos y las mejores prácticas de los sistemas de salas blancas, centrándonos en su función en el mantenimiento del control ambiental y el cumplimiento de los estándares ISO para salas blancas.
Un sistema de sala limpia es un entorno controlado diseñado para limitar la contaminación microbiana y de partículas. Protege los productos sensibles de la contaminación externa y/o salvaguarda el medio ambiente de materiales peligrosos. Las salas blancas pueden funcionar bajo presión positiva, presión negativa o una combinación de ambas, según los requisitos específicos de la aplicación. Las salas blancas de presión positiva están diseñadas para mantener alejados los contaminantes, lo que las hace ideales para la fabricación de semiconductores y la producción farmacéutica. Las salas blancas de presión negativa, por otro lado, contienen sustancias peligrosas, lo que las hace esenciales para los laboratorios que tratan con riesgos biológicos y contaminantes químicos.
Control de presión y flujo de aire de sala limpia
Flujo laminar versus flujo turbulento
El diseño del flujo de aire es un aspecto crítico de los sistemas de salas blancas, y la elección entre flujo de aire laminar y turbulento puede afectar significativamente el control de la contaminación y la eficiencia operativa. El flujo de aire laminar se caracteriza por su baja turbulencia y movimiento unidireccional, lo cual es esencial para mantener un ambiente de alta calidad. Este tipo de flujo de aire garantiza que las partículas se dirijan lejos de áreas críticas, evitando la contaminación de procesos y productos sensibles. El flujo laminar puede ser vertical u horizontal, con caudales de aire recomendados que oscilan entre 0,25 y 0,5 m/s. Estas tarifas están cuidadosamente calibradas para equilibrar el control de la contaminación con la eficiencia energética. El principio de protección puntual, que limita el flujo laminar a áreas críticas, se emplea a menudo para optimizar el uso de energía y al mismo tiempo mantener un estricto control de la contaminación. Este principio permite una gestión específica del flujo de aire, centrando los recursos donde más se necesitan y reduciendo el consumo general de energía.
Salas blancas de presión positiva
Las salas limpias de presión positiva están diseñadas específicamente para evitar la intrusión de partículas manteniendo una presión de aire más alta dentro de la sala limpia en comparación con el entorno circundante. Este diferencial de presión garantiza que cualquier fuga o abertura provoque que el aire fluya hacia afuera en lugar de hacia adentro, lo que mantiene a raya los contaminantes de manera efectiva. Este diseño es crucial para aplicaciones como la fabricación de semiconductores, la producción farmacéutica y otras industrias de alta precisión donde mantener un entorno estéril es esencial. La presión positiva generalmente se mantiene utilizando unidades de filtrado de ventilador (FFU) y sistemas de ventilación de pared. Las FFU proporcionan control localizado sobre el flujo de aire, asegurando que el aire filtrado circule continuamente dentro de la sala limpia. Los sistemas de ventilación de pared, por otro lado, ayudan a distribuir el aire de manera uniforme y a mantener la diferencia de presión deseada. Estos sistemas trabajan juntos para crear un ambiente controlado que cumpla con los estrictos estándares de limpieza requeridos para operaciones sensibles.
Salas blancas de presión negativa
Las salas blancas de presión negativa tienen un propósito diferente pero igualmente importante: evitar que los contaminantes escapen al entorno circundante. Estas salas blancas son esenciales para el manejo de materiales peligrosos, como riesgos biológicos, contaminantes químicos y sustancias radiactivas. Al mantener una presión de aire más baja dentro de la sala limpia, cualquier fuga o abertura hace que el aire fluya hacia adentro en lugar de hacia afuera, conteniendo efectivamente sustancias peligrosas dentro del ambiente controlado. Los sistemas de escape y los mecanismos seguros de descarga de aire son componentes críticos de las salas blancas de presión negativa. Estos sistemas garantizan que el aire contaminado se extraiga y trate de forma segura antes de liberarlo al medio ambiente, protegiendo tanto al personal como al área circundante de posibles daños. El diseño y mantenimiento adecuados de los sistemas de escape son esenciales para garantizar el cumplimiento de las normas medioambientales y salvaguardar la salud pública.
Sistemas de presión combinados positivos/negativos
Los sistemas híbridos que combinan controles de presión positiva y negativa ofrecen una protección mejorada tanto para el entorno interno como para el externo. Estos sistemas son particularmente útiles en aplicaciones donde tanto el control de la contaminación como la contención de sustancias peligrosas son críticos. Al utilizar estrategias de manejo de aire y zonas de amortiguamiento, estos sistemas híbridos pueden mantener los diferenciales de presión deseados, asegurando que las sustancias peligrosas estén contenidas y evitando la contaminación externa. El diseño de estos sistemas requiere una cuidadosa consideración de los patrones de flujo de aire, los diferenciales de presión y las necesidades específicas de la aplicación. La integración adecuada de zonas de presión positiva y negativa puede proporcionar un alto nivel de control ambiental, lo que convierte a los sistemas híbridos en una solución versátil para una amplia gama de industrias y aplicaciones.
Control de contaminación en salas blancas
Contaminación por partículas
La contaminación por partículas es una preocupación importante en las operaciones de salas blancas, ya que incluso las partículas microscópicas pueden tener un impacto sustancial en la calidad y seguridad de productos sensibles. Las fuentes de partículas incluyen el personal (como escamas de piel, cabello y fibras de ropa), equipos (como maquinaria y herramientas) y procesos (como trituración, mezcla y envasado). El monitoreo y la medición de partículas en el aire son esenciales para mantener el control de la contaminación. Las partículas se clasifican en viables (microorganismos vivos) y no viables (partículas inertes). Las partículas viables, como bacterias y hongos, pueden representar un riesgo biológico, mientras que las partículas no viables, como el polvo y los escombros, pueden interferir con los procesos de precisión. Por ejemplo, en la fabricación de semiconductores, el recuento de partículas debe mantenerse extremadamente bajo para evitar defectos en los microchips. En la producción farmacéutica, son necesarios límites estrictos sobre las partículas viables para garantizar la seguridad y eficacia del producto.
Contaminación de superficies
La contaminación de las superficies también puede afectar significativamente las operaciones de las salas blancas, ya que los residuos de las superficies pueden reintroducirse en el aire o entrar en contacto con productos sensibles. Los tipos de residuos incluyen partículas microniveladas y submicrónicas, así como residuos orgánicos e inorgánicos. Estos residuos pueden provenir de una variedad de fuentes, incluido el personal, el equipo y los materiales de limpieza. Los protocolos de limpieza eficaces son esenciales para eliminar los contaminantes de la superficie. Técnicas como limpiar con paños, hisopos y trapeadores de un cuarto de pliegue se utilizan comúnmente para limpiar superficies. Los paños de un cuarto de pliegue son particularmente efectivos porque minimizan el riesgo de nueva contaminación al garantizar que una porción nueva de la toallita esté siempre en contacto con la superficie. Los hisopos son útiles para limpiar áreas pequeñas o de difícil acceso, mientras que los trapeadores son ideales para superficies más grandes. También se pueden utilizar técnicas de neutralización electrostática, como la ionización, para mejorar la eliminación de la contaminación al neutralizar la carga estática que atrae partículas a las superficies. La limpieza húmeda con soluciones de limpieza adecuadas puede mejorar aún más la eficacia de la limpieza de superficies al disolver y eliminar los residuos orgánicos.
Cambios de aire por hora (ACH)

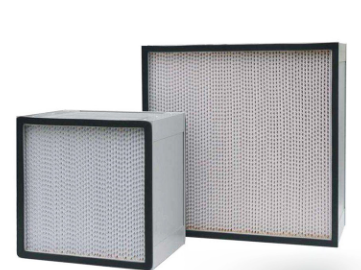

Las tasas de recirculación de aire y eliminación de partículas son fundamentales para mantener los estándares de las salas blancas. Los cambios de aire por hora (ACH) se refieren a la cantidad de veces por hora que se reemplaza el aire dentro de la sala limpia. Este parámetro es crucial para garantizar que las partículas en el aire se eliminen de manera efectiva y que el ambiente de la sala limpia permanezca dentro de los niveles de limpieza especificados. Los rangos típicos de ACH varían según la clase ISO, y las salas blancas de clase superior requieren cambios de aire más frecuentes. El diseño y mantenimiento adecuados del sistema HVAC, incluido el uso de filtros de alta eficiencia y patrones de flujo de aire optimizados, son esenciales para lograr el ACH requerido y al mismo tiempo minimizar el uso de energía. El monitoreo continuo de las tasas de flujo de aire y los recuentos de partículas garantiza que el sistema esté funcionando de manera efectiva y que cualquier desviación se solucione rápidamente.
Aplicaciones prácticas de los sistemas de sala limpia
Los sistemas de sala blanca se utilizan en una amplia gama de aplicaciones prácticas, que incluyen:
Fabricación farmacéutica y producción de productos biológicos: garantizar que los medicamentos y productos biológicos se produzcan en un ambiente estéril para cumplir con estrictos estándares de calidad.
Fabricación de semiconductores y microelectrónica: mantenimiento de entornos ultralimpios para evitar la contaminación por partículas que pueden afectar el rendimiento del chip.
Dispositivos médicos y biotecnología: protección de dispositivos médicos sensibles y muestras biológicas de la contaminación.
Aplicaciones especializadas: incluidas criogenia, salas blancas móviles y laboratorios de investigación, donde se requieren condiciones ambientales específicas para obtener resultados precisos y confiables.
Preguntas comunes sobre los sistemas de sala limpia
¿Cómo se mantiene la presión positiva?
La presión positiva se mantiene asegurando que la presión del aire dentro de la sala limpia sea más alta que la del entorno circundante. Por lo general, esto se logra utilizando unidades de filtrado de ventilador (FFU) y sistemas de ventilación de pared, que suministran continuamente aire filtrado a la sala limpia.
¿Con qué frecuencia se deben limpiar las superficies de las salas blancas?
La frecuencia de limpieza de las superficies de las salas blancas depende de la clasificación ISO específica y de la criticidad de las operaciones que se realizan. En general, las superficies deben limpiarse al menos una vez por turno, siendo necesaria una limpieza más frecuente en salas blancas de clase superior o durante operaciones críticas.
¿Qué determina la velocidad del flujo de aire en zonas de flujo laminar?
La velocidad del flujo de aire en zonas de flujo laminar está determinada por los requisitos específicos de la aplicación y la clase ISO de la sala limpia. Los caudales de aire recomendados oscilan entre 0,25 y 0,5 m/s, aunque se utilizan velocidades más altas en aplicaciones más críticas.
¿Cómo se integran los sistemas HVAC y de monitoreo para el control ambiental?
Los sistemas de HVAC y monitoreo se integran a través de circuitos de retroalimentación que permiten ajustes en tiempo real a la configuración de HVAC basados en datos de sensores y dispositivos de monitoreo. Esto garantiza un control ambiental y una eficiencia energética óptimos.
¿Se puede adaptar o actualizar una sala limpia para clases ISO más estrictas?
Sí, las salas blancas se pueden adaptar o actualizar para cumplir con clases ISO más estrictas. Esto puede implicar actualizar los sistemas de filtración, mejorar el diseño del flujo de aire y mejorar las capacidades de monitoreo. Se recomienda consultar con proveedores experimentados de soluciones para salas blancas para garantizar un diseño y rendimiento óptimos.
Conclusión
En conclusión, un sistema de sala limpia funciona controlando las partículas, la presión del aire, la temperatura y la humedad para mantener un ambiente libre de contaminantes. Los protocolos eficaces de seguimiento, mantenimiento y limpieza adecuados son esenciales para garantizar un rendimiento óptimo y el cumplimiento de las normas reglamentarias. Para las empresas que buscan implementar o actualizar sus sistemas de salas blancas, se recomienda encarecidamente consultar con proveedores experimentados de soluciones para salas blancas como Shanghai Marya ofrece soluciones integrales que cubren consultoría, diseño, construcción e instalación de salas blancas, asegurando que sus operaciones cumplan con los más altos estándares de limpieza y eficiencia. Shanghai Marya .
